Магнитола работающая на процессоре MST786, пропала картинка, на тач откликается.

Получил магнитолу с неисправностью - нет картинки. Думал что-то с процессором. Вскрыл для исследования.

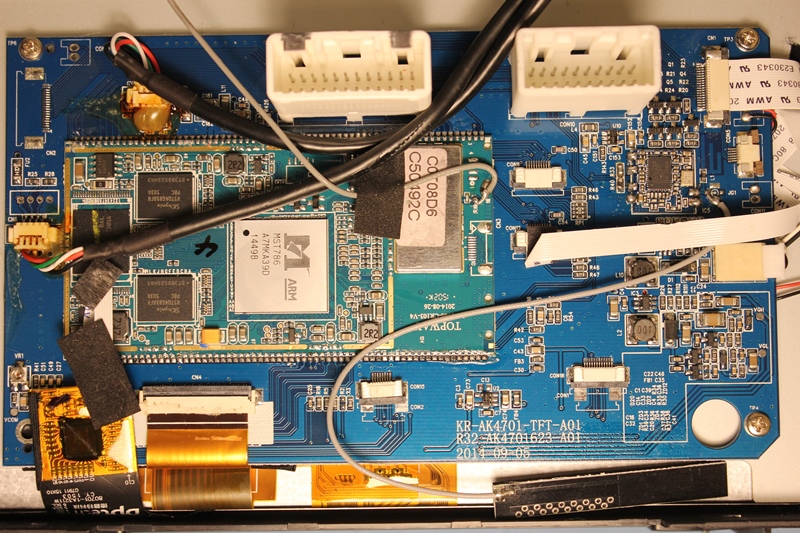

IMG 0364

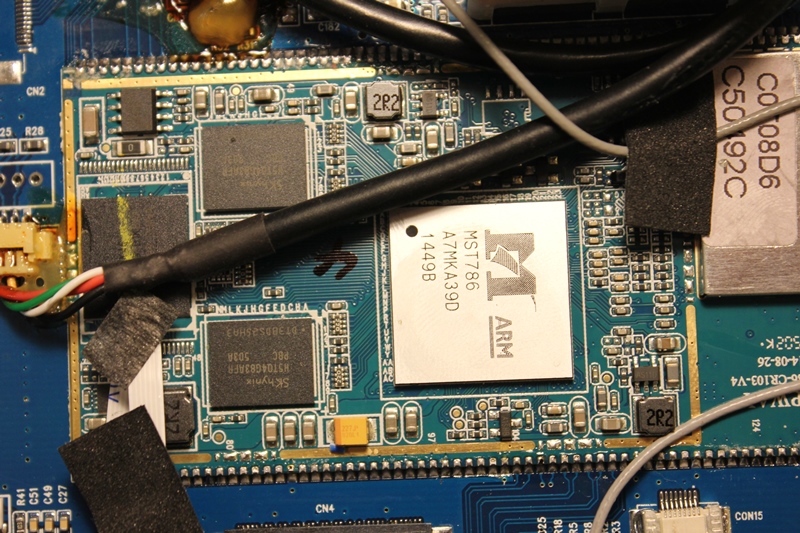

IMG 0371

Детальный осмотр и проверка показала что имеется плохой контакт (пайка) дисплейного разъёма

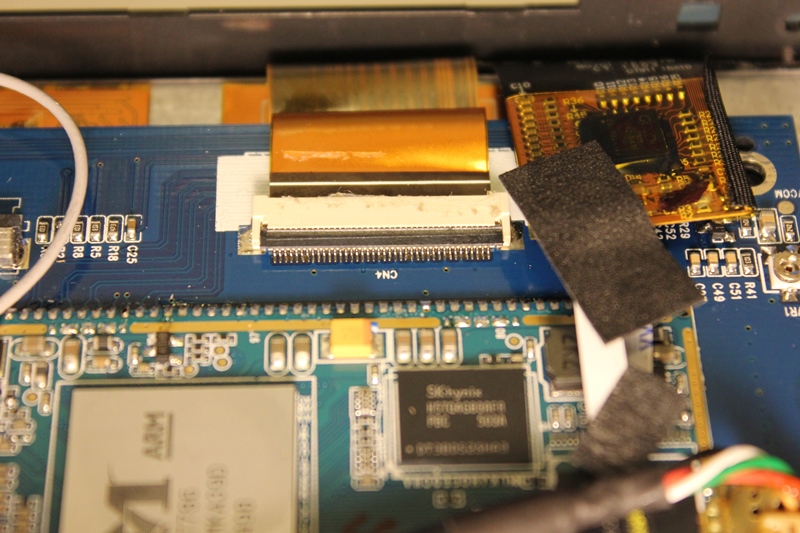

IMG 0379

Решил его пропаять

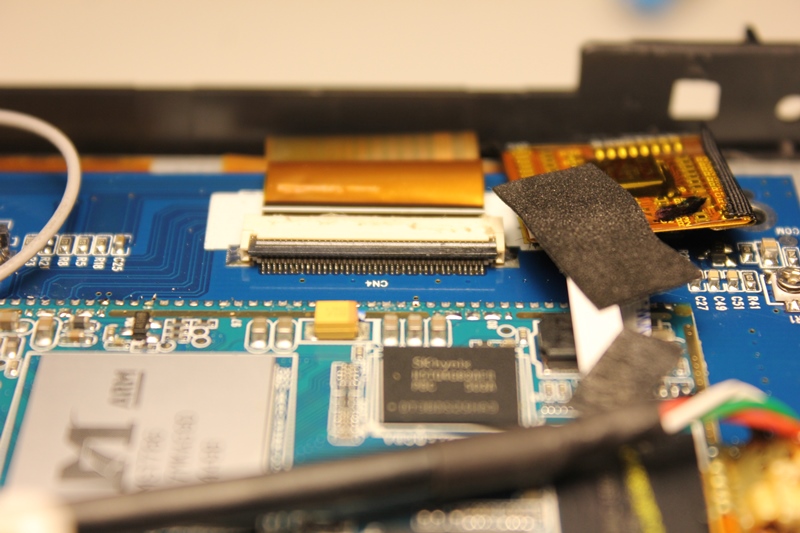

IMG 0399

Пропаял, включаю, картинка появилась

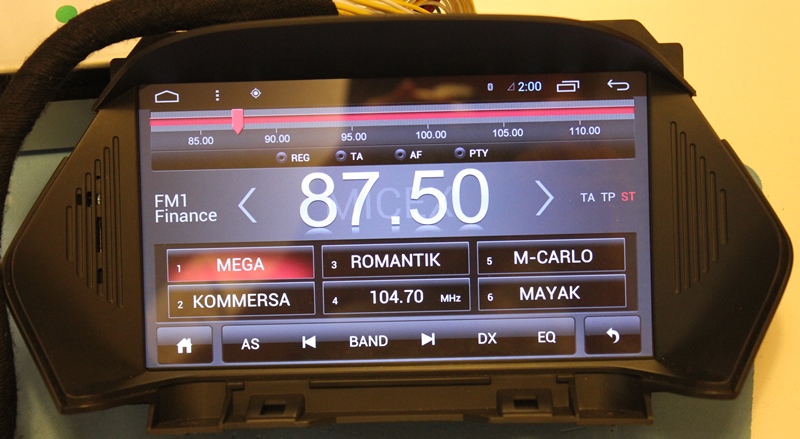

IMG 0408

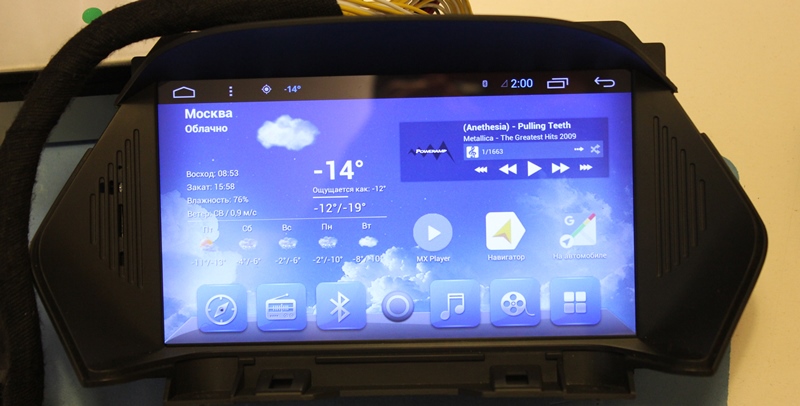

IMG 0417

Поработала с часик, несколько перезагрузок, дефект не подтвердился.

Магнитола собрана и установлена обратно в Форд.
