Замена чипа MCU STM32F091VCT6 процессора PX3 контроллера питания UP6636Q

Павел Ануфриев
Просмотров: 8465

Изначально был неисправен процессор PX3, но после двух сервисных центров еще убили и MCU STM32F091VCT6.

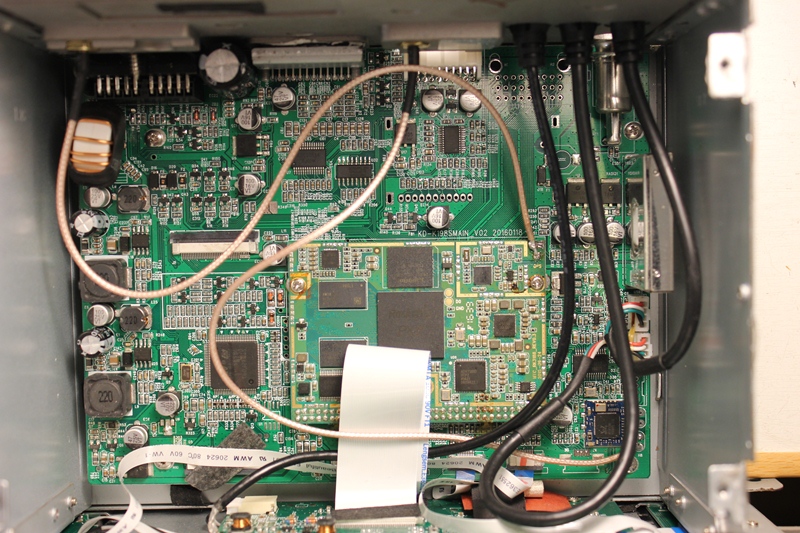

Вскрыл магнитолу для осмотра

002

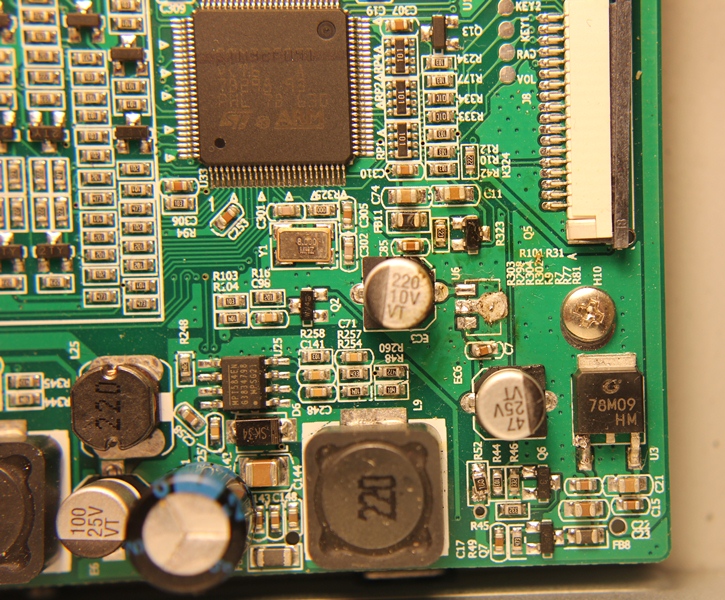

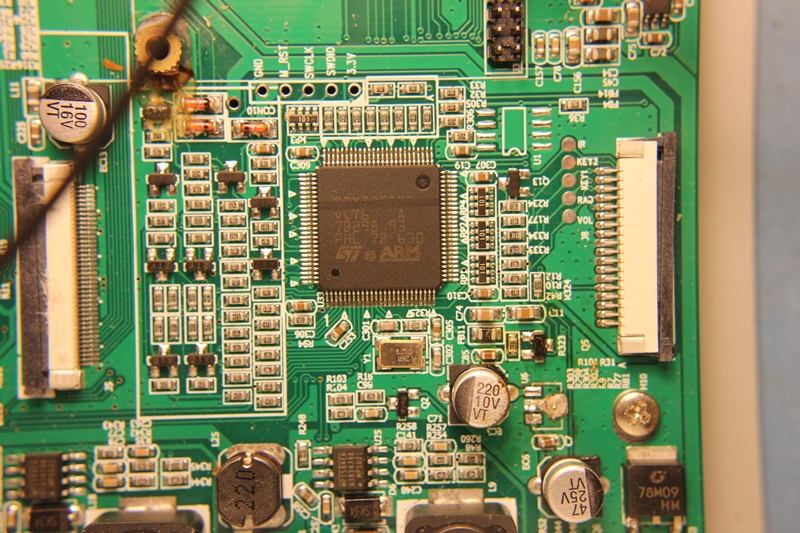

Сразу видно что нет стабилизатора питания MCU, его спаяли так-как MCU было в КЗ.

02

03

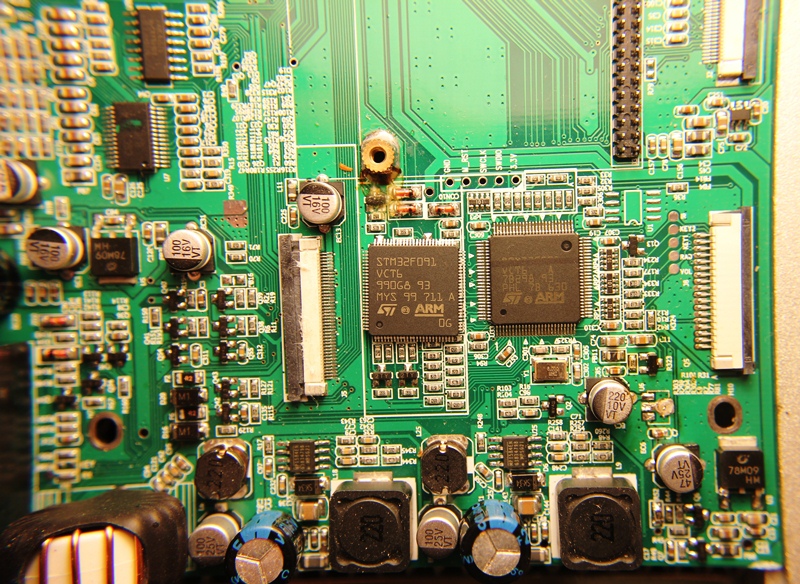

Новый чип MCU STM32F091VCT6

05

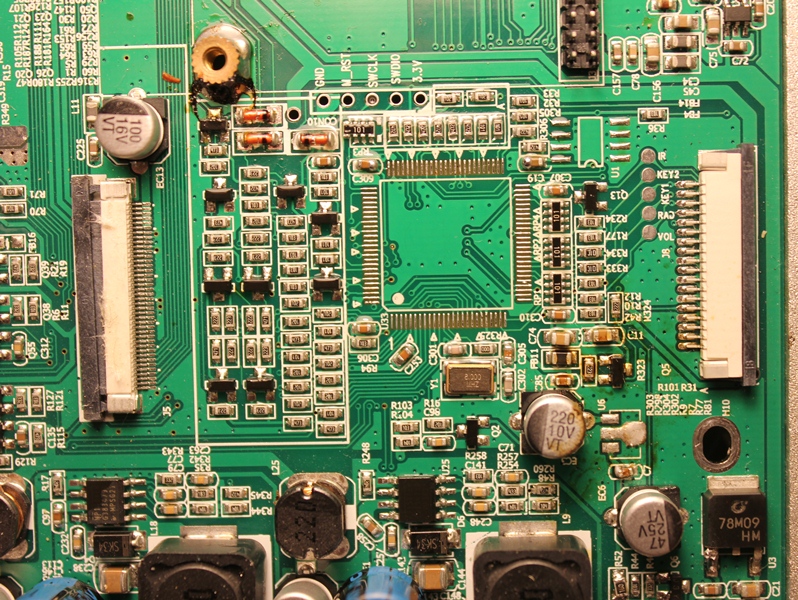

Спаиваю MCU

06

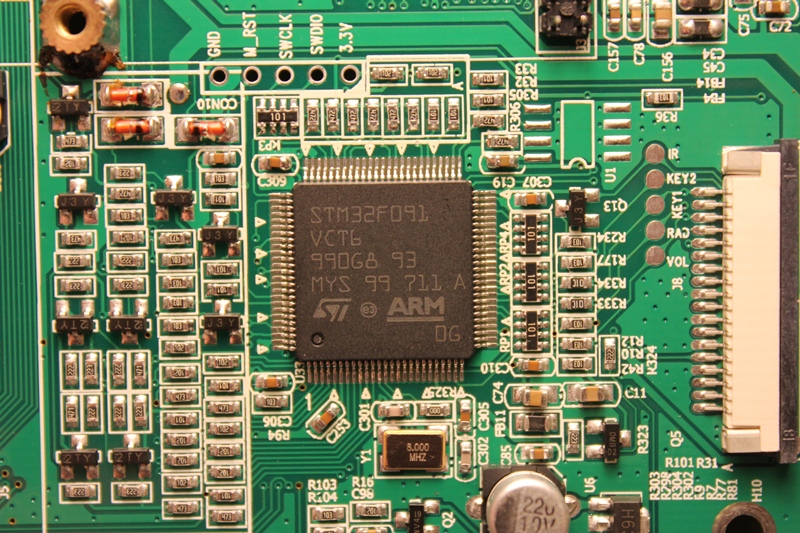

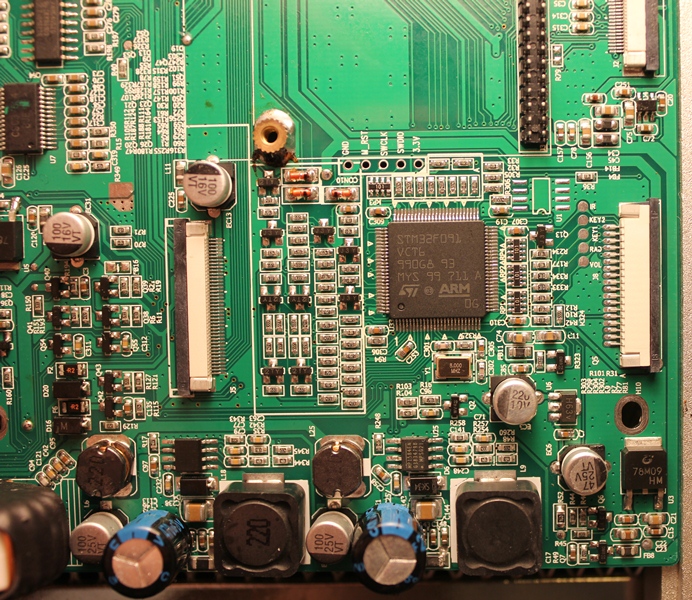

Запаиваю новый чип STM32F091VCT6

08

07

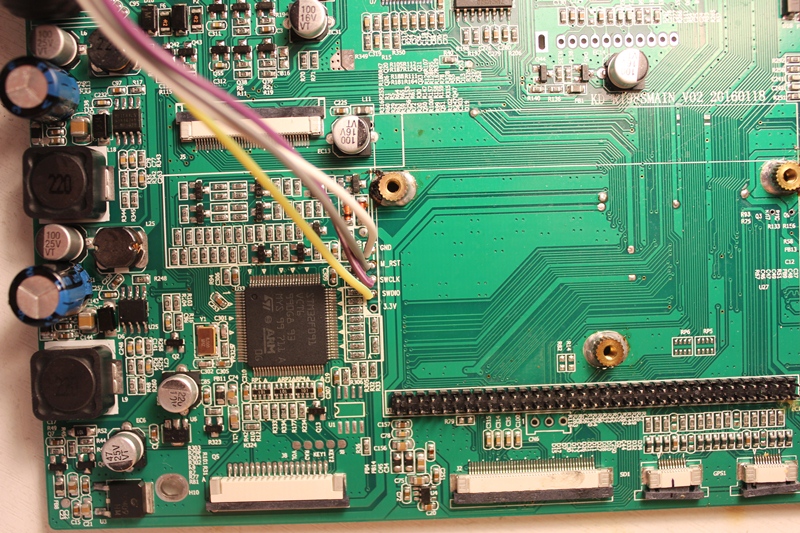

Прошиваю прошивкой через программатор прямо на плате

09

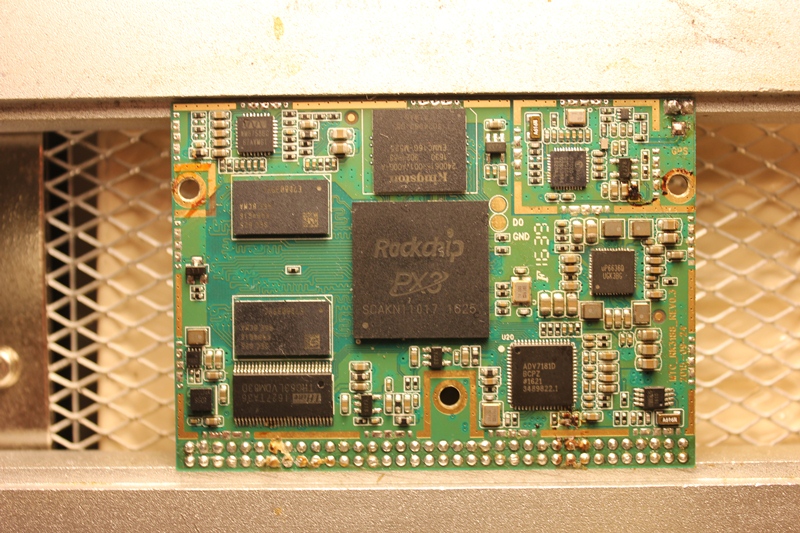

Переходим к процессорной плате

11

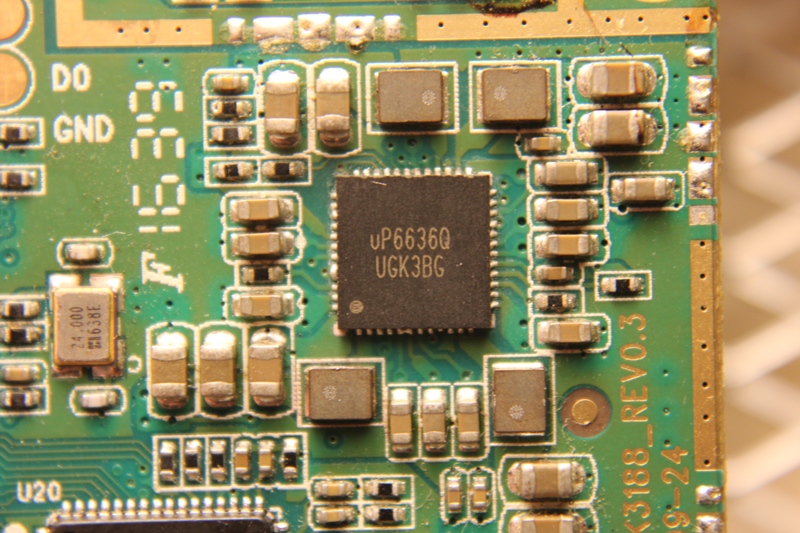

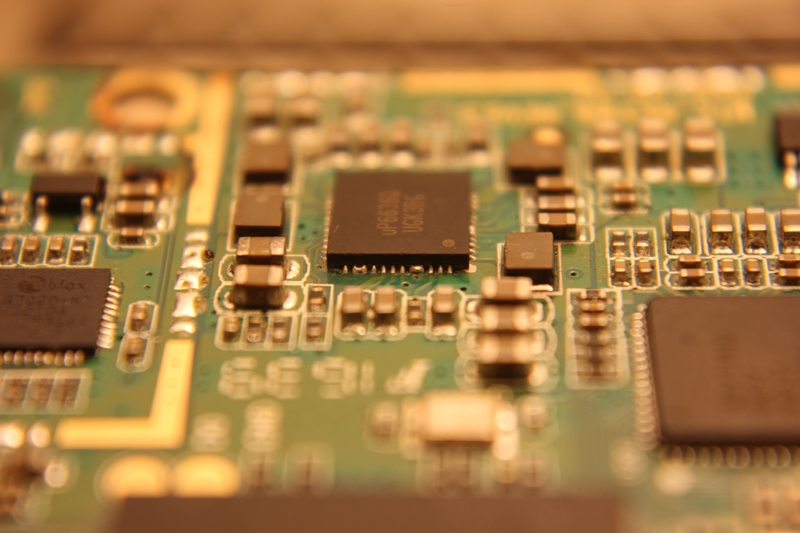

При осмотре видны замкнутые дорожди предыдущей попытки замены контроллера питания

12

13

14

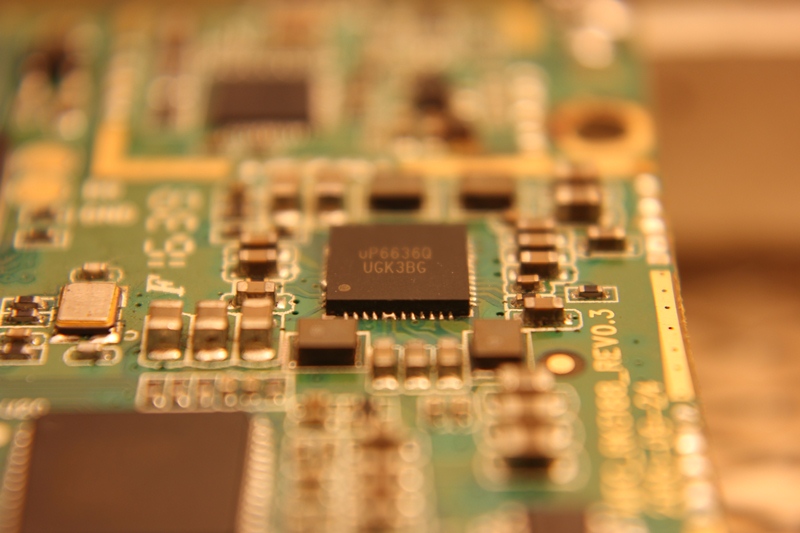

Спаиваем контроллер питаия UP6636Q и меняем на ACTIVE 8846QM

15

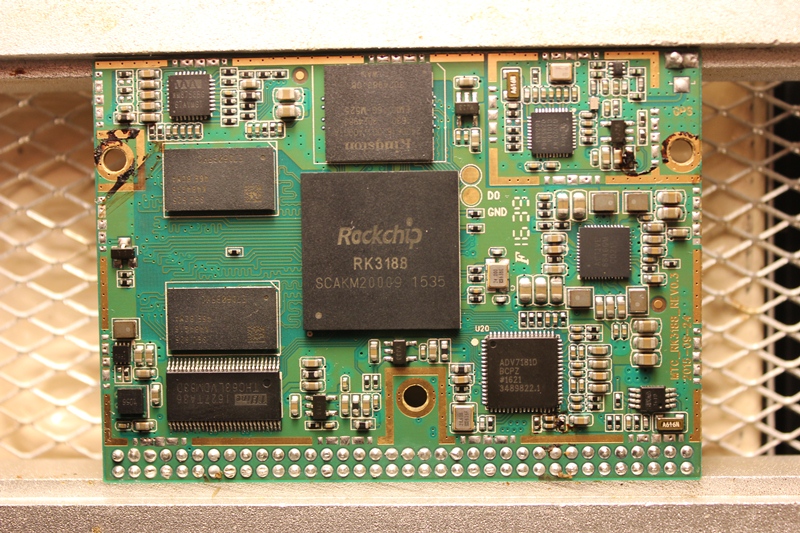

Меняю процессор на RK3188

17

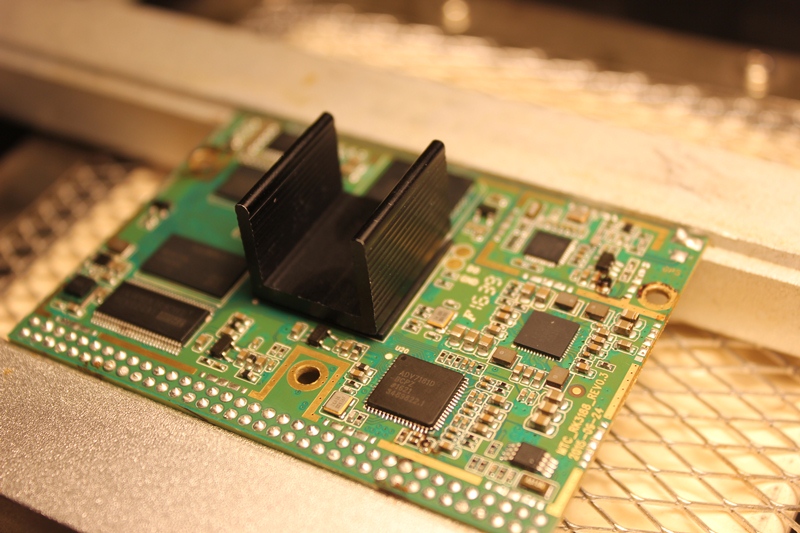

Дополнительно устанавливаю радиатор охлаждения

18

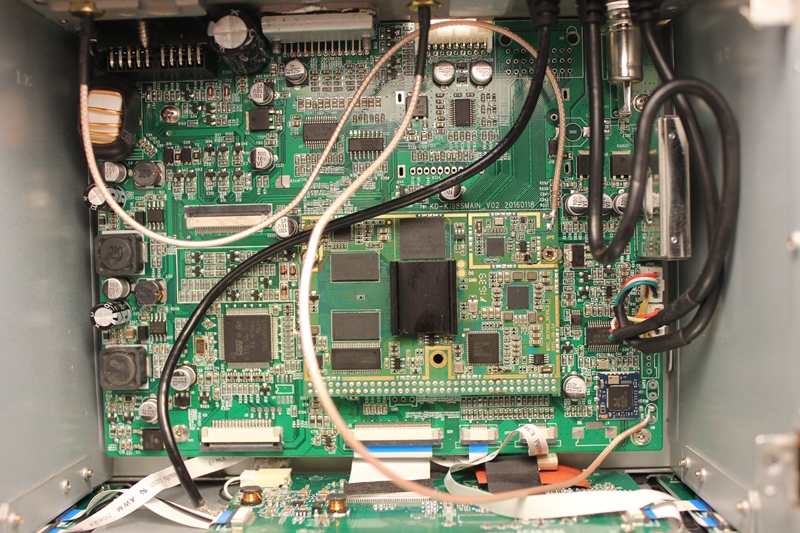

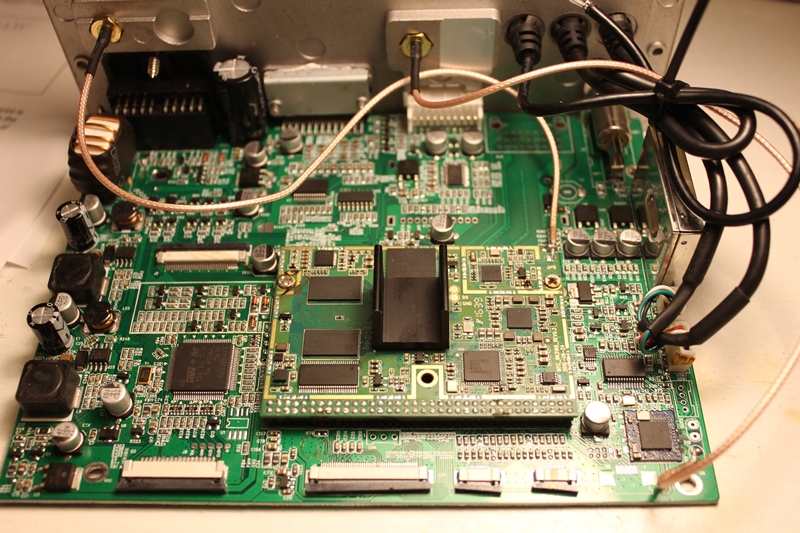

Собираю магнитолу для тестирования

21

23

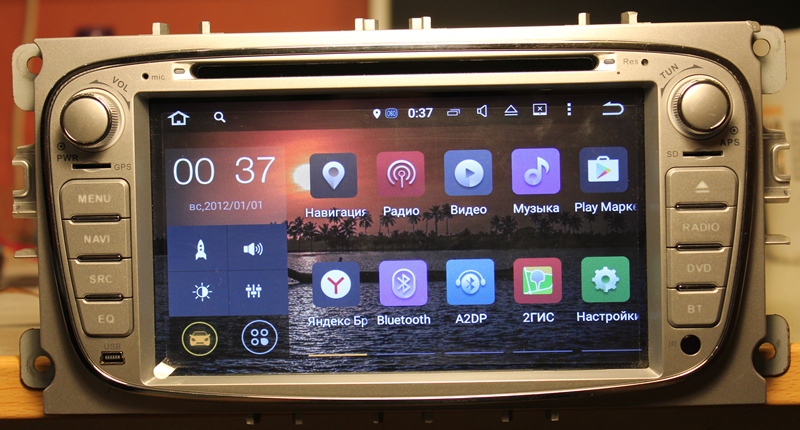

Магнитола стартанула, функционал полностью работает

24
