Замена усилителя на TDA7850

Павел Ануфриев
Просмотров: 20102

Никак не нравился звук китайской магнитолы. Необходима замена усилителя TDA7388 на TDA7850

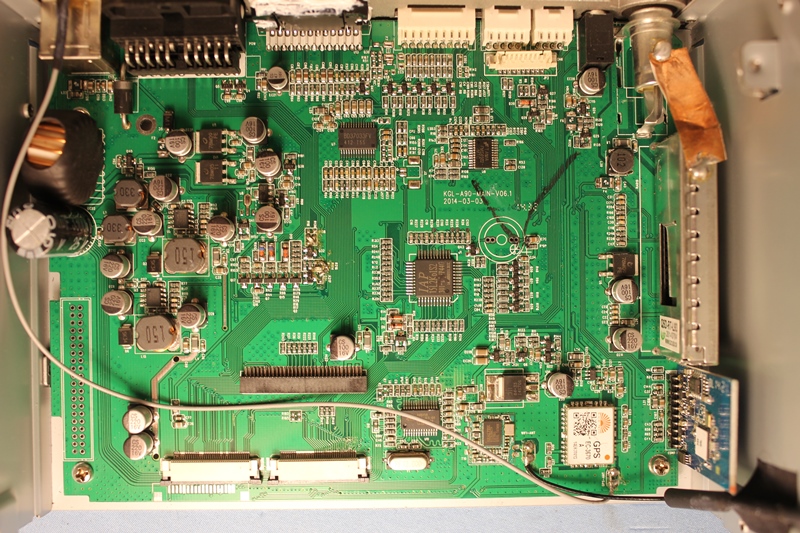

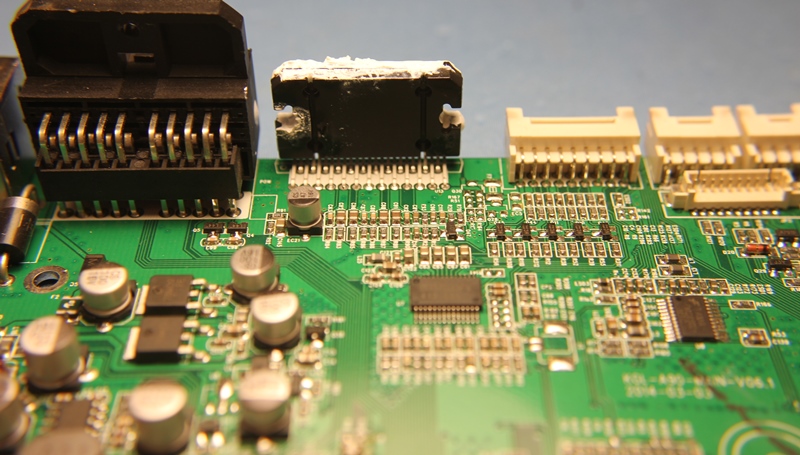

Вскрыл магнитолу, оконечный усилитель TDA7388

2

3

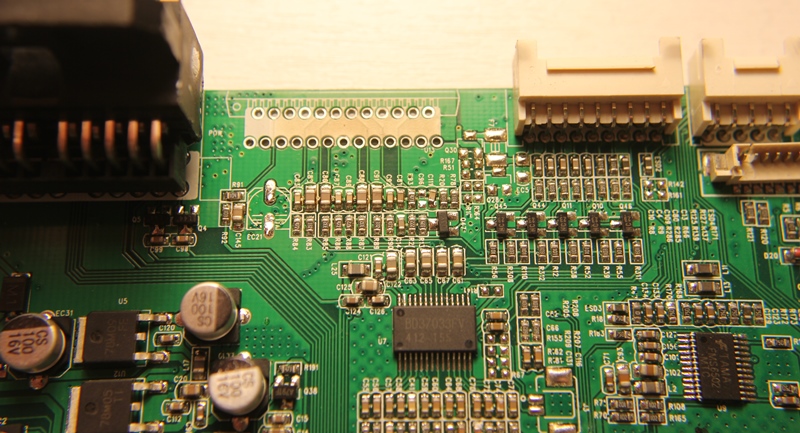

Аккуратно демонтируем усилитель

5

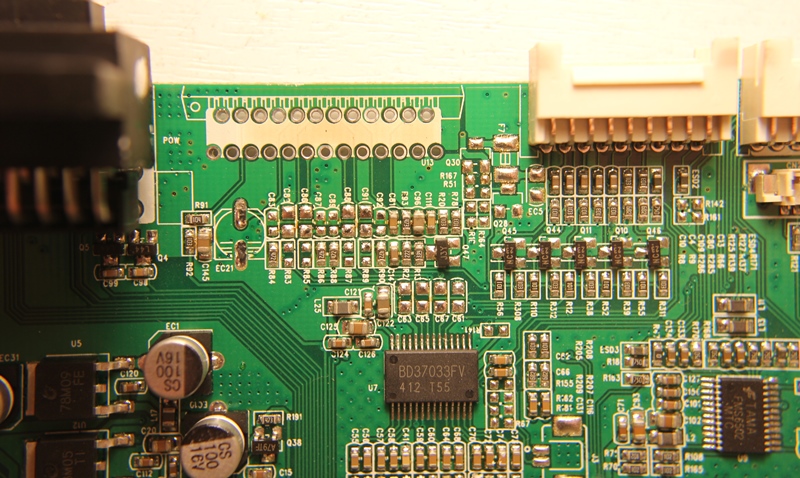

спаиваем звуковой тракт для внесения небольших изменений под TDA7850

6

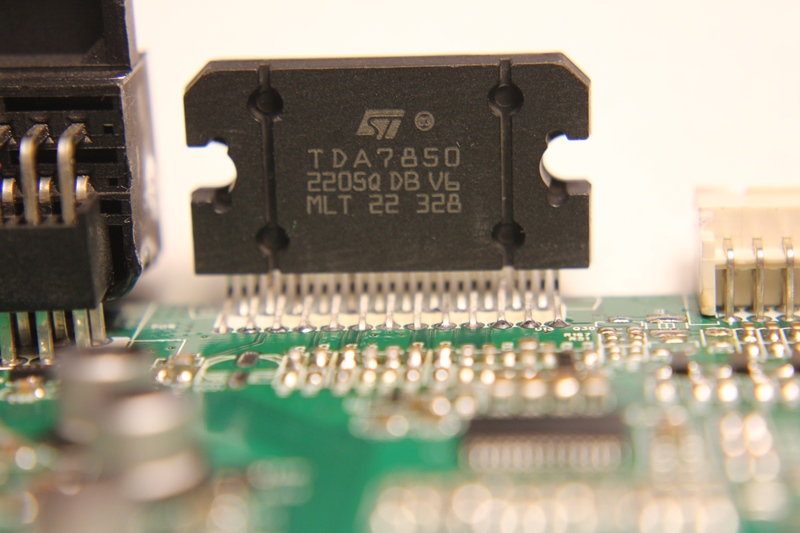

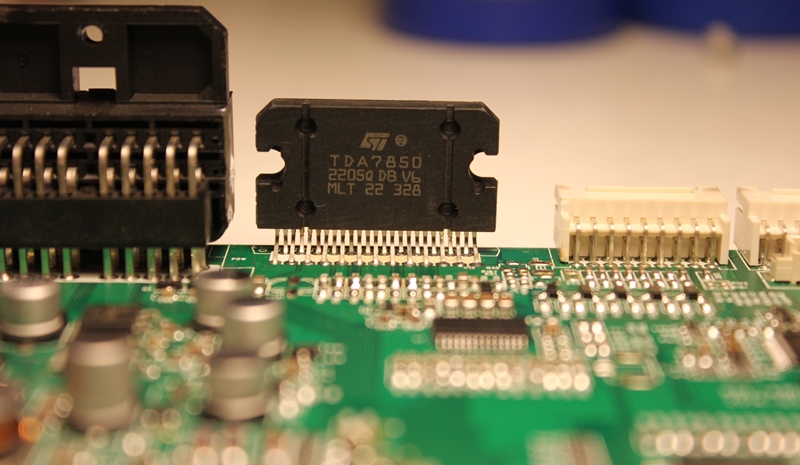

Запаиваем изменения в аудио тракте и сам усилитель TDA7850

8

7

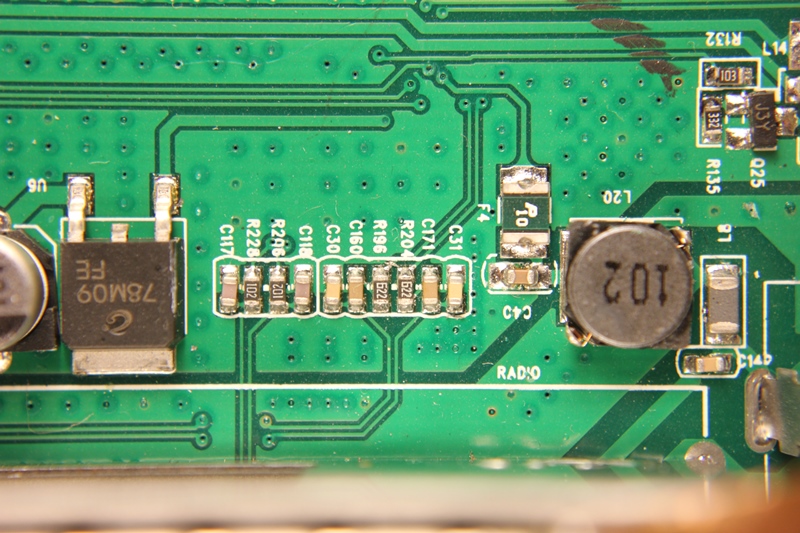

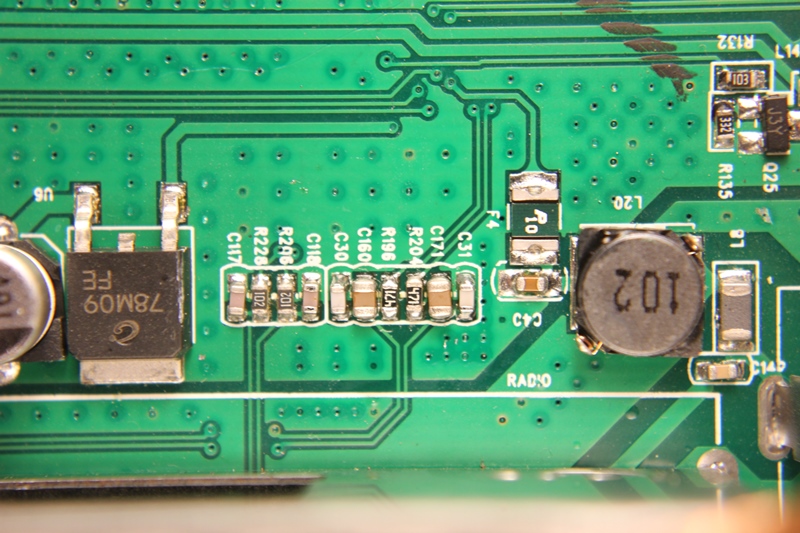

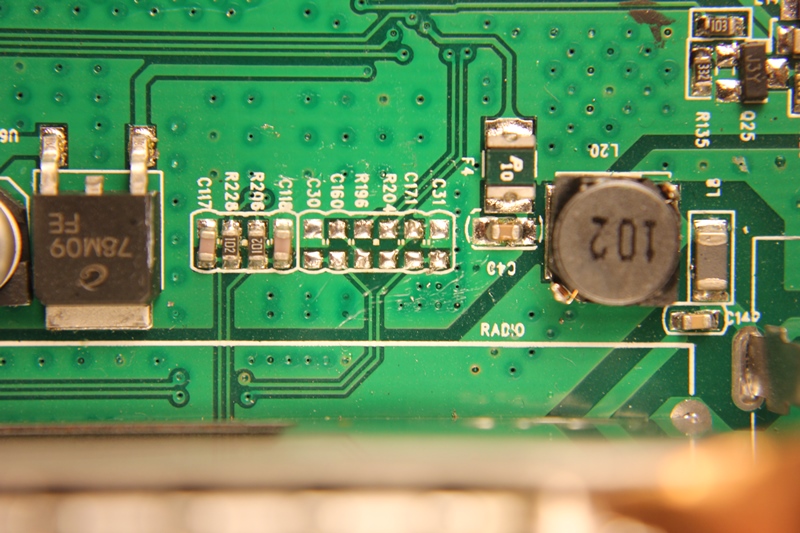

Вносим небольшие изменения в аудио тракт ФМ приемника

12

9

10

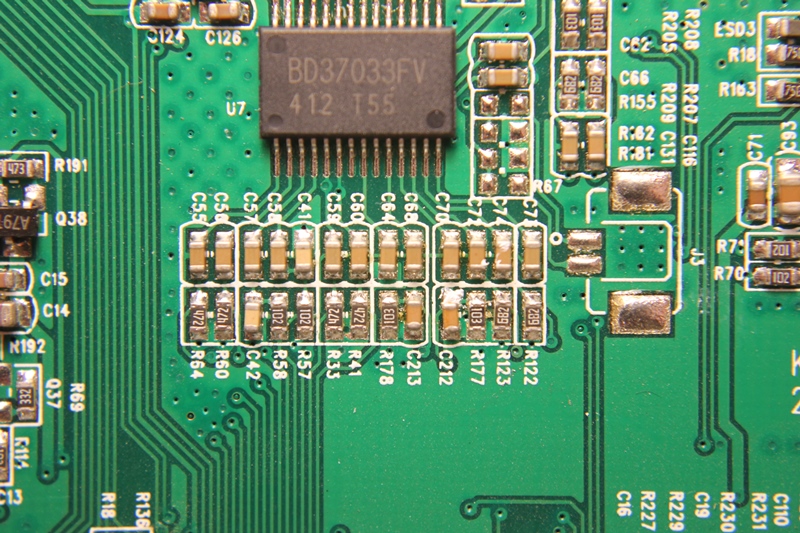

Немного вносим изменения в аудио тракт Андроида

13

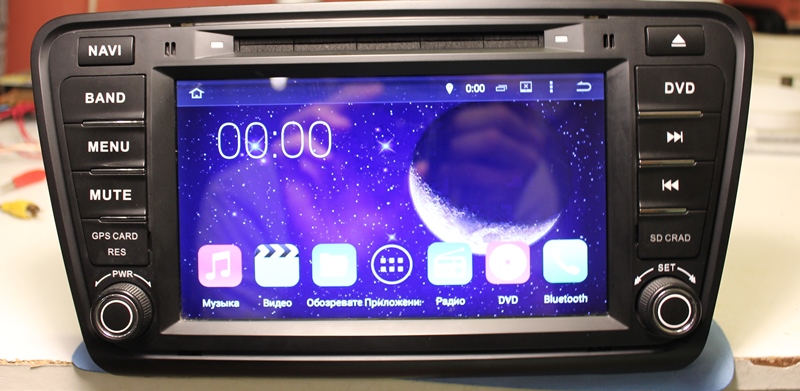

Собираем магнитолу. На тесты в машину

14

Комментарии (9)

  2. #743
This comment was minimized by the moderator on the site

Добрый день. Спасибо за вашу работу и опубликованную информацию. Посоветуйте пожалуйста какие изменения стоит сделать в китайской магнитоле RM4902 (ставят на Greate Wall Hover-Hower-Haval). Звук просто убивает своей плоской фактурой, как будто...

Добрый день. Спасибо за вашу работу и опубликованную информацию. Посоветуйте пожалуйста какие изменения стоит сделать в китайской магнитоле RM4902 (ставят на Greate Wall Hover-Hower-Haval). Звук просто убивает своей плоской фактурой, как будто сжат динамический диапазон. Не легкости и прозрачности.

Подробнее
  Виталий
  2. #744
This comment was minimized by the moderator on the site

Заменить магнитолу на магнитолу с модулем DSP.

  Павел Ануфриев
  2. #709
This comment was minimized by the moderator on the site

Здравствуйте, сколько стоит такая работа?

  Еагений
  2. #512
This comment was minimized by the moderator on the site

Подскажите номиналы резисторов и конденсаторов которые меняли для изменения в аудио тракт Андроида,имею похожую магнитолу с такой же микросхемой bd37033fv, спасибо.

  Иван
  2. #513
This comment was minimized by the moderator on the site

Придерживаюсь следующих номиналов
Конденсатор сразу с звукового процессора bd37033fv 10 мкф, последний конденсатор который выпускает звук на усилитель 1 мкф. первый резистор после 10 мкф на своё усмотрение, чем ниже сопротивление тем громче и...

Придерживаюсь следующих номиналов
Конденсатор сразу с звукового процессора bd37033fv 10 мкф, последний конденсатор который выпускает звук на усилитель 1 мкф. первый резистор после 10 мкф на своё усмотрение, чем ниже сопротивление тем громче и выше высоких, ниже 470 Ом нежелательно. Резистор на массу оставляю, его хватает для заряда 10 мкф. конденсатор на массу около 1 нФ.

Подробнее
  Павел Ануфриев
  2. #190
This comment was minimized by the moderator on the site

Добрый день!
Решил прикупить себе TDA7850 чтобы улучшить звук в магнитоле. Но, останавливает то, что в продаже много подделок.
У оригинальной микросхемы, междуну 3 и 5 ножками должно быть сопротивление 2.8 — 3.2 КОм. А в китайской, на самом деле,...

Добрый день!
Решил прикупить себе TDA7850 чтобы улучшить звук в магнитоле. Но, останавливает то, что в продаже много подделок.
У оригинальной микросхемы, междуну 3 и 5 ножками должно быть сопротивление 2.8 — 3.2 КОм. А в китайской, на самом деле, сопротивление гораздо меньше.
Есть возможность взять TDA7850 производства (MLT) — мальты прямо с эбея
ссылкa

Вопрос — соответствует ли в сопротивление оригиналу в микросхеме сделанной в мальте, или каждую микросхему нужно проверять отдельно?

Подробнее
  Олег
  2. #191
This comment was minimized by the moderator on the site

Здравствуйте,
К сожалению, каждую проверять отдельно. Надеюсь будет оригинал.
Подделок на самом деле мало, но встречаются.

  Павел Ануфриев
  2. #16
This comment was minimized by the moderator on the site

А конденсатор с большей емкостью не нужно ставить ?

  Ануар
  2. #17
This comment was minimized by the moderator on the site

Смотря какой стоит. Обычно меняется на 10 000 мкф.

  Павел Ануфриев
