Замена ФМ Тюнера на TEF6686, увеличение яркости подсветки экрана

Павел Ануфриев
Просмотров: 19811

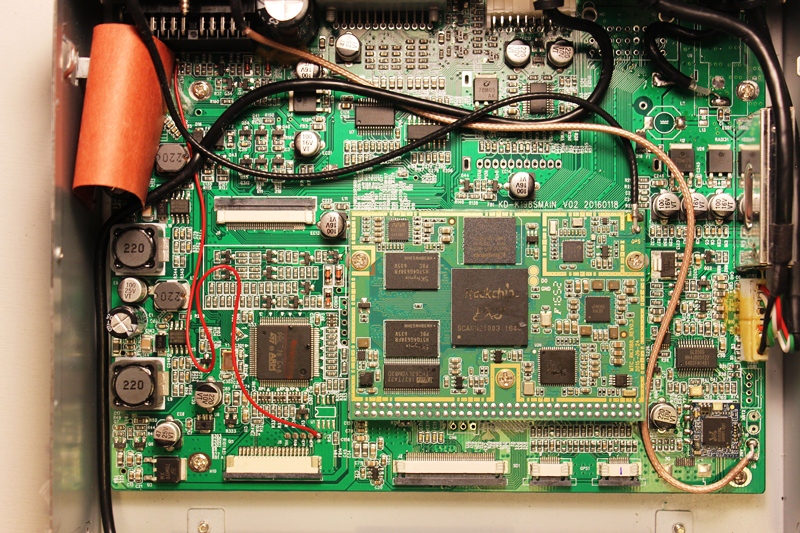

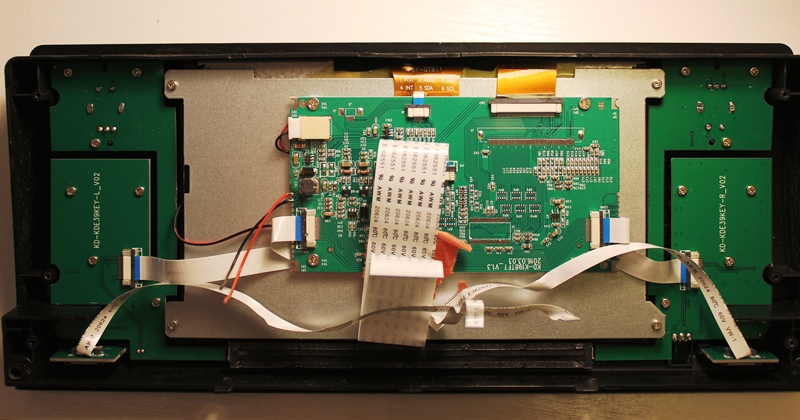

Внутренний осмотр автомагнитолы, проверка оконечного усилителя, фм тюнера, яркости подсветки экрана.

 Усилитель стоит TDA7851, его менять не стали, немного увеличил подсветку и заменил ФМ тюнер на TEF6686

02

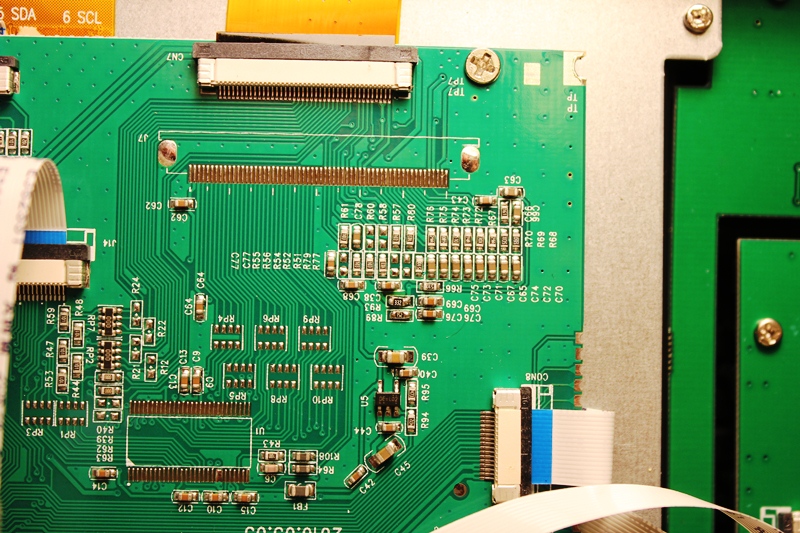

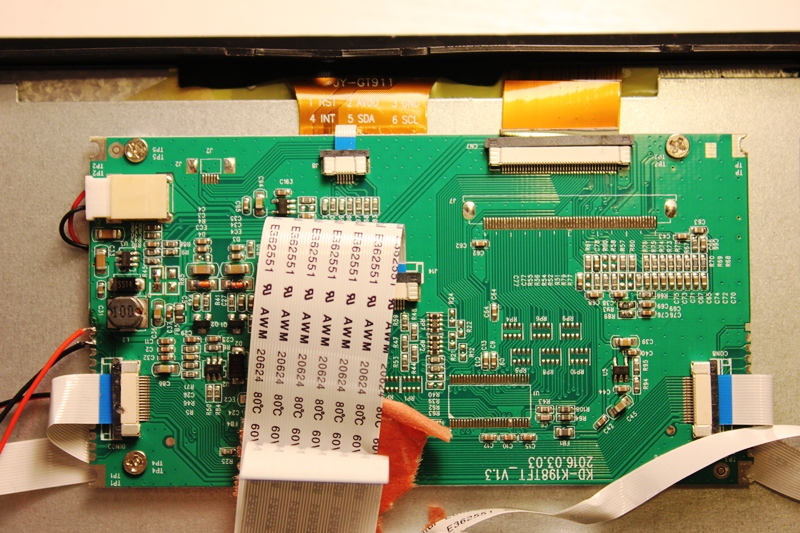

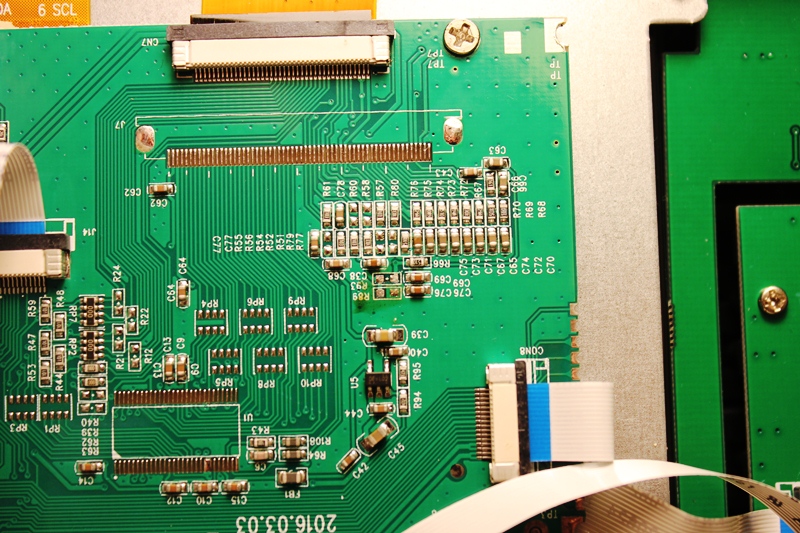

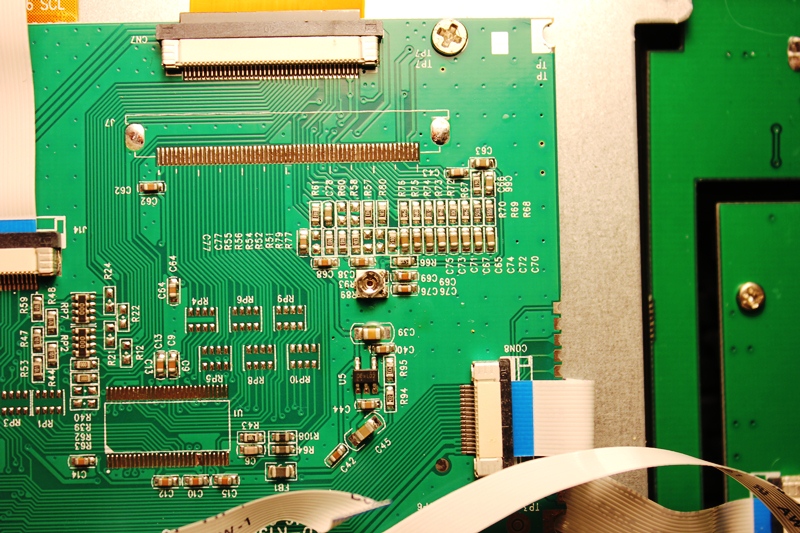

Увеличение подсветки заключается в переделке схемы подсветки, спаиваем резисторы и устанавливаем подстроечный резистор для регулировки контрастности

03

04

05

06

07

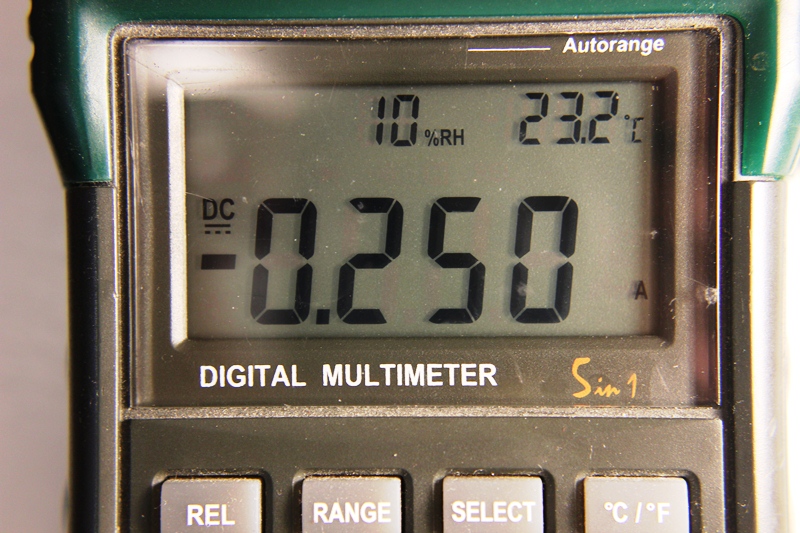

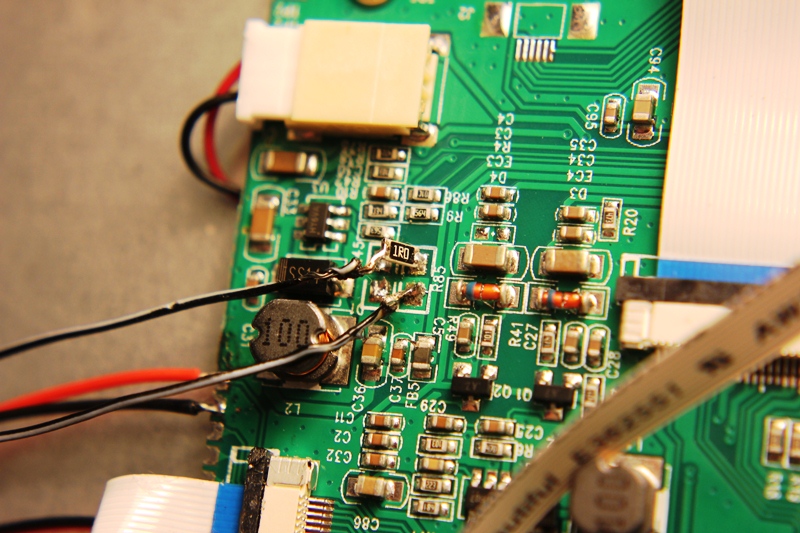

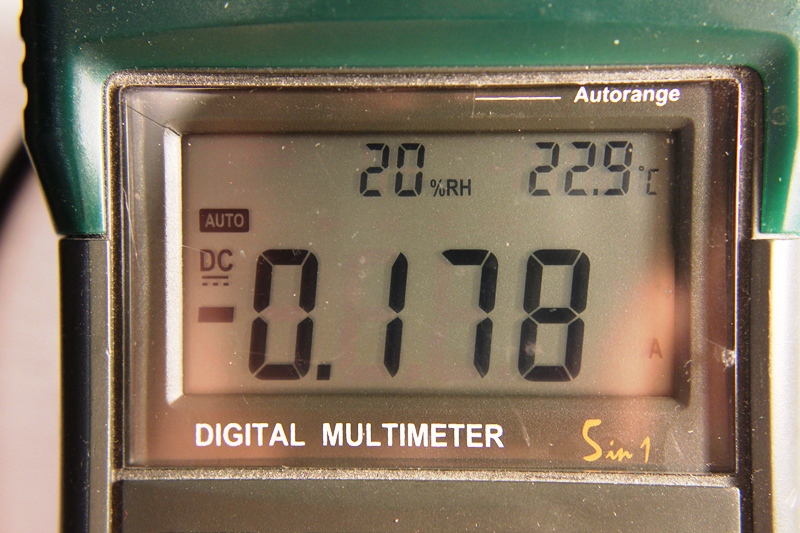

Далее замеряем ток подсветки, увиличиваем до 250 мА.

08

09

После внесения изменений в схему

10

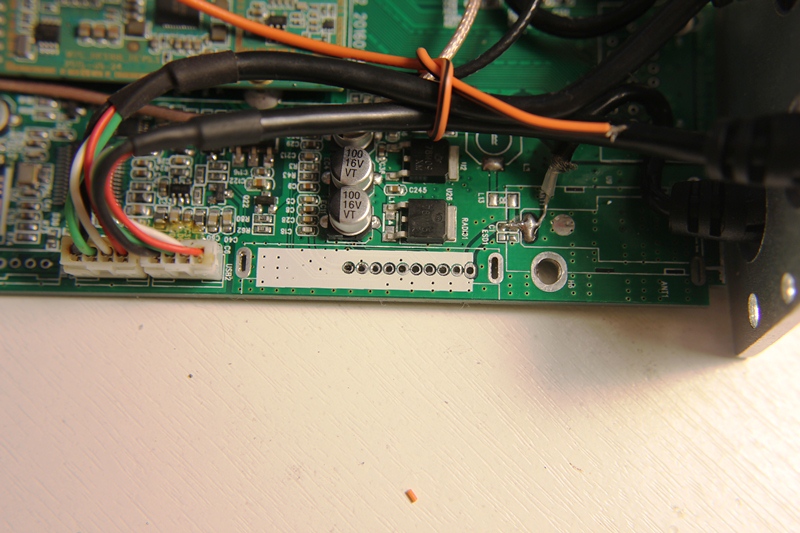

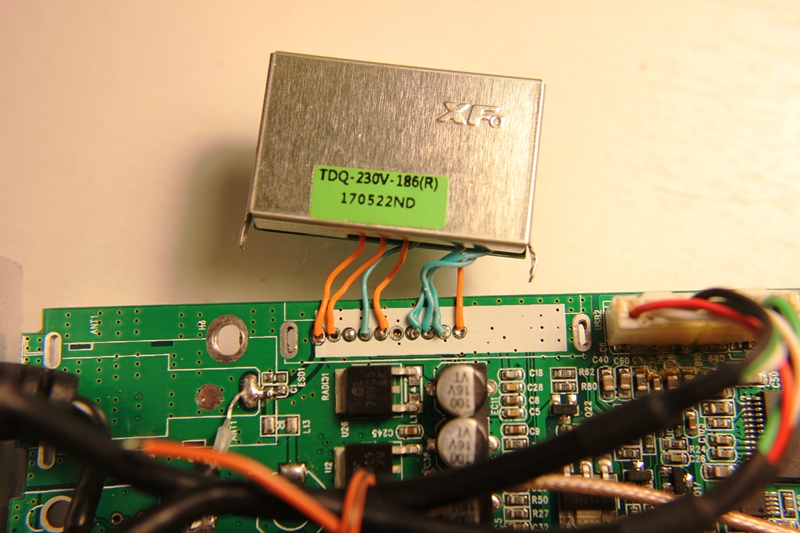

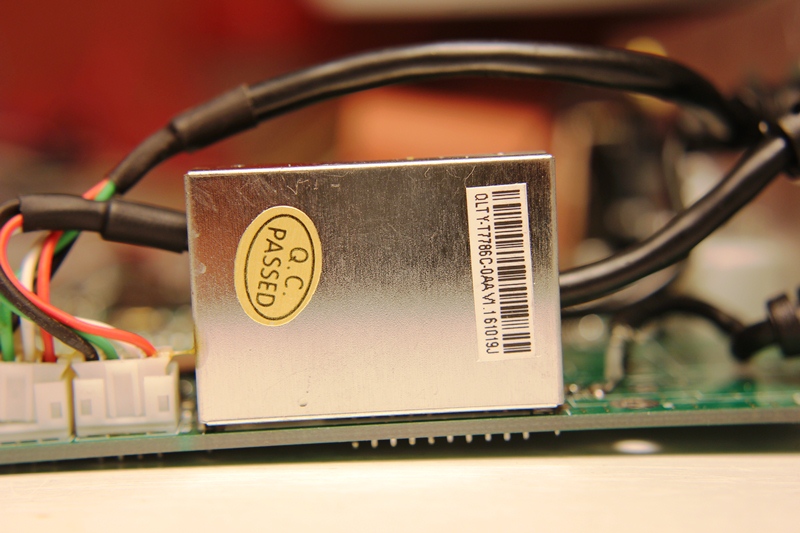

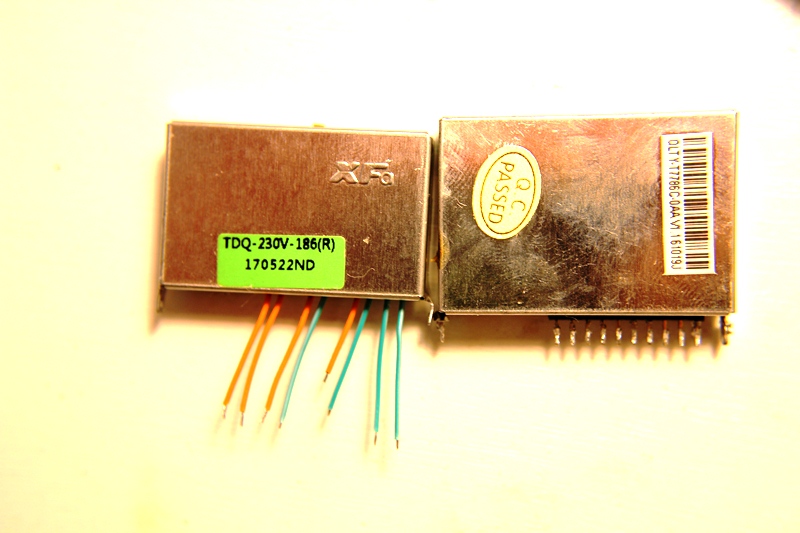

Меняем тюнер TDA7786 на TEF6686

11

12

13

14

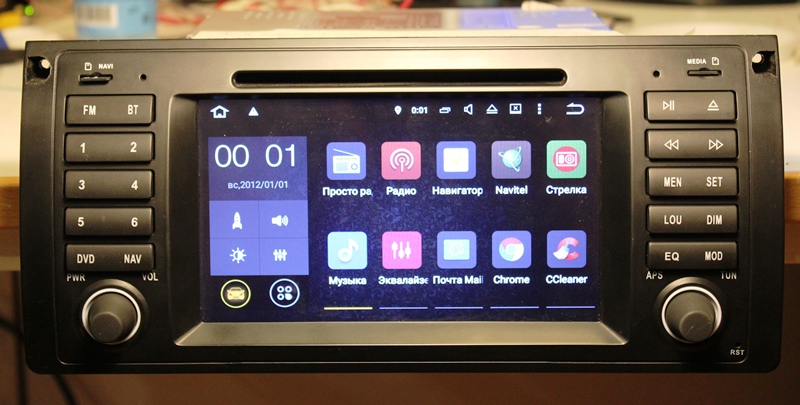

Собираю, проверяю работу тюнера и посветки

15







Комментарии (14)

  2. #1013
This comment was minimized by the moderator on the site

Добрый день. Ужасный прием магнитолы как на штатной, так и на внешней антенне. Пробовал подпаивать антенну напрямую ко входу, приём становится немного лучше. Замена TES-6686 на TEF-6686 что-нибудь даст?

  Олег
View Attachments (3 / 3)
  2. #973
This comment was minimized by the moderator on the site

Чем достойным можно заменить KR-SI4754_V01

  Павел
  2. #974
This comment was minimized by the moderator on the site

Ничем, жесткая софтовая привязка.

  Павел Ануфриев
  2. #871
This comment was minimized by the moderator on the site

https://s.micp.ru/hcYf9.png вот такой стоит тюнер. Качество приема просто ужас. В городе пропадает местами или помехи дикие местами. Хочу поменять на 6686. Как думаете исправит ли ситуацию?

  Сергей
  2. #886
This comment was minimized by the moderator on the site

Китай это функционал. Если его рассматривать как прием ФМ, большинство провальные в этом направлении.

  Павел Ануфриев
  2. #870
This comment was minimized by the moderator on the site

Здравствуйте стоит чип F8602 прием ужасный даже в городе, местами пропадает. Как думаете если поставить 6686 изменится-ли ситуация? Спасибо за ответ.

  Сергей
  2. #885
This comment was minimized by the moderator on the site

чип F8602=6686 ничего не поменяться

  Павел Ануфриев
  2. #787
This comment was minimized by the moderator on the site

У меня плоская автомагнитола Junsun радио прием ужасный в смысле звука стоит радио чип 7708.чем заменить для улучшения звука и приема? Спасибо

  Юрий
  2. #788
This comment was minimized by the moderator on the site

Зависит от MCU, то может поддерживать, наиболее лучшее это TEF6686

  Павел Ануфриев
  2. #186
This comment was minimized by the moderator on the site

Подскажите, стоит точно такой же тюнер, радио ловит только в городе, замена тюнера на 6686 решит проблему?

  Евгений
  2. #187
This comment was minimized by the moderator on the site

Многим помогает, говорят прием лучше чем с 7786

  Павел Ануфриев
  2. #96
This comment was minimized by the moderator on the site

Купил магнитолу с радио чипом NXP TEF7786 так как прием радио с помехами, хотел заменить на TEF6686 надеюсь такая замена сделает прием более уверенным. Какая стоимость чипа TEF6686?

  Рашит
  2. #88
This comment was minimized by the moderator on the site

Павел, здравствуйте, я думал tda 7786 и tef6686 имеют одинаковую распиновку, а тут я вижу вы tef6686 повернули на 180 градусов

  Антон Коасари
  2. #89
This comment was minimized by the moderator on the site

Здравствуйте,
Тюнеры разные и распиновка разная. Сейчас есть в наличие пин пин, без проводков. Позже сделаю переходную рамку.

  Павел Ануфриев
